水电厂坝顶或尾水布置多为双向或单向移动式门机，由主起升小车、回转起升机构、大车行走机构、门架、司机室、各种电器设备和保护装置组成。用于启闭进水口检修闸门、船闸上闸首挡洪门，水轮机大件吊运及船闸冲沙闸工作闸门和其固定起闭机的安装和检修，将有关闸门吊运至闸门检修室进行检修与存放；回转吊用于坝顶小型设备的吊运等工作，特别是对水下抓梁工作运行安全提出更高的要求。

目前状况

      有一部分老旧设备采用传统的逻辑电路，新增的门座机大多采用PLC控制电路，还有一部分门座机具备初步的COMS管理系统，存储量不够。
      门座机电控系统的混杂，导致安全监控系统硬、软件的适应性能增加，给安全监控系统的研发、生产、安装带来一定的难度。所以安全监控系统中对操作指令的采集要求是一个难点。还有部分设备直接没有水下监控部分。直接对电站正常维运带来安全隐患。

适用规范
     GB12602-1990 起重机械超载保护装置安全技术规范
     GB6067.1  起重机械安全规程
     GB/T 28264-2012 起重机械  安全监控管理系统
     GB/T 20776 起重机械分类
     GB11632-1989潜水器和水下装置耐压结构材料技术条件

解决方案

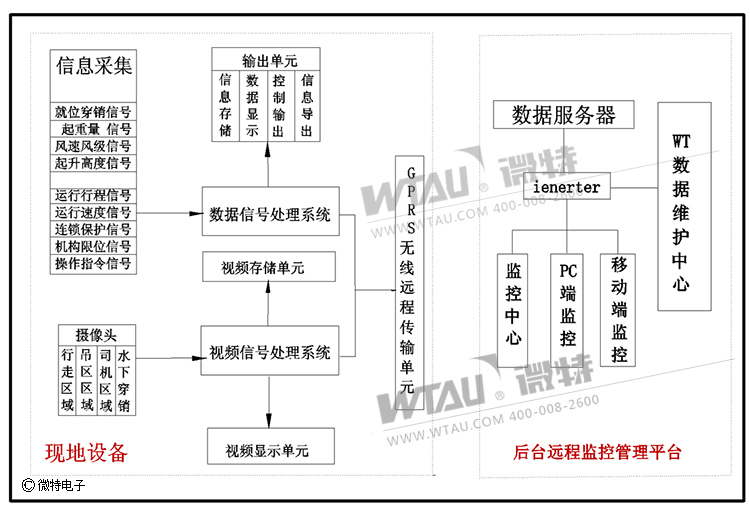

      微特电子针对门机加装安全监控管理系统。是在电气控制系统不改变的前提下，通过与PLC通讯或相关开关指令完成大部分操作指令、限位状态、各机构运行状态、制动器状态等信号的采集，及原设备传感器信号或起重量仪表信号采集或加装，并增加大车、小车行走及吊钩工作区域和司机操作的视频（语音）信号采集处理，同时增加水下抓梁就位、穿退销运行过程数据监测控制及水下视频全运行过程画面监控，改造后安全监控系统各项功能和技术指标符合《起重机械安全监控管理系统》（GB/T28264-2012）标准，同时还满足不同设备配置需求，而且还满足后期国标变更后的升级及兼容性。

水下高清数字摄像机WTSX-JK1200型高清水下摄像机

实践应用案例

隔河岩水电站部分案例
